مقدمه
استیل 321، یک فولاد زنگنزن آستنیتی پایدارشده با تیتانیوم، نه تنها بهخاطر مقاومت عالی در برابر خوردگی و خواص مکانیکی مناسب شناخته میشود، بلکه مجموعهای از خواص فیزیکی منحصر به فرد دارد که کاربرد آن را در صنایع حساس به دما و محیطهای چالشبرانگیز ممکن میسازد. درک عمیق سه خاصیت فیزیکی کلیدی چگالی، ضریب انبساط حرارتی و هدایت حرارتی این آلیاژ، برای طراحان و مهندسان در انتخاب مواد، تحلیل تنشهای حرارتی و بهینهسازی عملکرد سیستمها حیاتی است. این خواص، نقش تعیینکنندهای در رفتار آلیاژ تحت شرایط عملیاتی مختلف، از دمای کرایوژنیک تا محیطهای داغ ایفا میکنند.

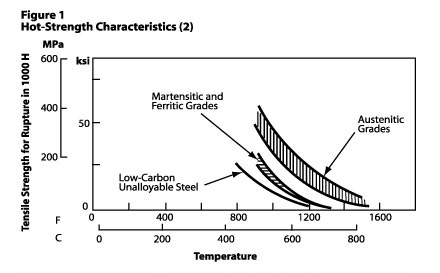

چگالی استیل 321: سنگینی مخصوص و تأثیر بر طراحی
چگالی استیل 321 تقریباً ۸٫۰ گرم بر سانتیمتر مکعب (g/cm³) یا ۸۰۰۰ کیلوگرم بر مترمکعب (kg/m³) است. این مقدار، آن را در دسته مواد با چگالی متوسط، اما نسبتاً سنگینتر از بسیاری از آلیاژهای سبک (مانند آلومینیوم) قرار میدهد.
مقایسه و مفهوم: این چگالی کمی کمتر از فولادهای کربنی معمولی (حدود ۷٫۸ g/cm³) و مشابه با دیگر فولادهای زنگنزن آستنیتی سری ۳۰۰ (مانند ۳۰۴ و ۳۱۶) است. تفاوت ناچیز ناشی از حضور عناصر آلیاژی مانند نیکل (حدود ۹-۱۲٪) و تیتانیوم (حداقل ۵ برابر کربن) است. در طراحی، چگالی مستقیماً بر وزن نهایی قطعه تأثیر میگذارد. در کاربردهایی مانند هوافضا یا حملونقل، که کاهش وزن پارامتری حیاتی است، این چگالی میتواند یک محدودیت محسوب شود. با این حال، در بسیاری از کاربردهای صنعتی ثابت مانند مخازن فشار یا مبدلهای حرارتی، استحکام و مقاومت به خوردگی بالا در واحد وزن، توجیهپذیر است.
تأثیر دما بر چگالی: مانند همه مواد، با افزایش دما، چگالی استیل 321 به دلیل انبساط حرارتی کاهش مییابد. این کاهش در محاسبات دقیق مهندسی، به ویژه در سیستمهای تحت فشار یا در محاسبات جرمی در دمای عملیاتی بالا، باید در نظر گرفته شود.
ضریب انبساط حرارتی استیل 321: کلید پایداری ابعادی
ضریب انبساط حرارتی (CTE) استیل 321، نرخ تغییر ابعاد آن را با تغییر دما نشان میدهد. این خاصیت برای تحلیل تنشهای حرارتی، طراحی اتصالات و جلوگیری از شکست ناشی از شوک حرارتی paramount است.
مقادیر مشخصه: ضریب انبساط حرارتی خطی استیل 321 در محدوده دمایی ۰-۱۰۰ درجه سانتیگراد، حدود ۱۶٫۶ – ۱۷٫۵ میکرون بر متر بر درجه سانتیگراد (µm/m·°C) یا ۱۰^(-۶)/°C ۱۷.۵ × ۱۶.۶ است. این مقدار نسبتاً بالا است که مشخصه فولادهای آستنیتی با ساختار FCC است. برای مقایسه، این مقدار تقریباً ۵۰٪ بیشتر از فولادهای کربنی و دو برابر آلیاژهای تیتانیوم است.
تأثیر دما بر CTE: ضریب انبساط حرارتی استیل 321 با افزایش دما، اندکی افزایش مییابد. به عنوان مثال، در محدوده ۰-۵۰۰ درجه سانتیگراد، میانگین CTE میتواند به حدود ۱۸٫۵ µm/m·°C برسد. این تغییر باید در طراحی قطعاتی که تحت طیف وسیعی از دماها کار میکنند (مانند پوسته دیگهای بخار یا نازل موتورها) مدنظر قرار گیرد.
پیامدهای مهندسی و مدیریت تنش:
اتصالات با مواد دیگر: هنگام اتصال استیل 321 به موادی با CTE پایینتر (مانند فولادهای کمآلیاژ یا چدن)، تغییرات دمایی باعث ایجاد تنشهای حرارتی قابل توجه در محل اتصال میشود. این امر میتواند منجر به تمرکز تنش، خستگی یا حتی شکست شود. طراحی این اتصالات نیازمند استفاده از واسطهای انعطافپذیر، طراحی خاص یا انتخاب مواد سازگارتر است.
مقاومت به شوک حرارتی: اگرچه CTE بالا معمولاً حساسیت به شوک حرارتی را افزایش میدهد، اما استیل 321 بهطور کلی مقاومت خوبی در برابر شوک حرارتی نشان میدهد. این پارادوکس ظاهری به دلیل چقرمگی بالا و استحکام تسلیم مناسب این آلیاژ است که توانایی جذب انرژی ناشی از انبساط یا انقباض سریع را فراهم میکند. با این حال، برای سیکلهای حرارتی بسیار شدید و سریع، این خاصیت باید به دقت تحلیل شود.
هدایت حرارتی استیل 321: انتقال گرما و کارایی
هدایت حرارتی استیل 321 نسبتاً پایین است. این مقدار در دمای اتاق حدود ۱۶٫۲ – ۱۶٫۷ وات بر متر بر کلوین (W/m·K) است.
مقایسه و مفهوم: این هدایت حرارتی تقریباً یکپنجم مس و نصف فولادهای کربنی است. پایین بودن هدایت حرارتی ناشی از ساختار آستنیتی و وجود عناصر آلیاژی (به ویژه نیکل) است که با ایجاد ناخالصی در شبکه کریستالی، جابجایی الکترونها و فونونها (حاملهای اصلی گرما) را مختل میکنند.
تأثیر دما بر هدایت حرارتی: برخلاف فلزات خالص، هدایت حرارتی استیل 321 با افزایش دما اندکی افزایش مییابد. به عنوان مثال، در دمای ۵۰۰ درجه سانتیگراد، هدایت حرارتی میتواند به حدود ۲۱ W/m·K برسد. این افزایش به دلیل کاهش تاثیرات پراکندگی فونون در دماهای بالاتر است.
پیامدهای مهندسی:
گرادیان حرارتی و تمرکز تنش: هدایت حرارتی پایین به این معنی است که اگر گرمای موضعی به یک ناحیه از قطعه اعمال شود، این گرما به سرعت در سراسر ماده پخش نمیشود. این امر میتواند منجر به ایجاد گرادیان حرارتی شدید و در نتیجه تنشهای حرارتی موضعی بالا شود. در طراحی مبدلهای حرارتی یا قطعات در معرض شعله، این موضوع باید با افزایش ضخامت دیواره، استفاده از پرههای خنککننده یا انتخاب مواد با هدایت بهتر جبران شود.
کارایی به عنوان عایق: از طرفی، همین خاصیت باعث میشود استیل 321 در برخی کاربردها بتواند به عنوان یک سدی در برابر انتقال حرارت عمل کند، هرچند این کاربرد اصلی آن نیست.
جمعبندی: هماهنگی خواص برای عملکرد بهینه
این سه خاصیت فیزیکی در کنار یکدیگر، رفتار حرارتی-ساختاری استیل 321 را تعریف میکنند:
چگالی متوسط آن را برای کاربردهای با محدودیت وزن متعادل میکند.
ضریب انبساط حرارتی بالا نیازمند دقت ویژه در طراحی اتصالات و تحلیل تنشهاست، اما با چقرمگی ذاتی آلیاژ تا حدی تعدیل میشود.
هدایت حرارتی پایین چالشهایی در مدیریت گرما ایجاد میکند، اما در عین حال میتواند در کنترل توزیع دما مفید باشد.
برای مثال، در طراحی یک مبدل حرارتی با لولههای استیل 321، مهندس باید:
افزایش ابعاد لولهها در دمای عملیاتی بالا (ناشی از CTE بالا) را پیشبینی کند.
روشی برای خنککاری مؤثر طراحی کند تا گرادیان حرارتی ناشی از هدایت پایین را جبران نماید.
وزن نهایی دستگاه (متأثر از چگالی) را در محاسبات پایه و هزینهها لحاظ کند.
نتیجهگیری نهایی:
استیل 321، با ترکیب این خواص فیزیکی و مقاومت عالی به خوردگی/دما، مادهای ایدهآل برای کاربردهای دمای بالا با چرخههای حرارتی (مانند سیستمهای اگزوز، کورهها) و محیطهای کرایوژنیک است. موفقیت در استفاده از این آلیاژ مستلزم درک عمیق و کمی از روابط متقابل چگالی، ضریب انبساط و هدایت حرارتی آن است. مهندس با در نظر گرفتن همزمان این پارامترها در مرحله طراحی میتواند پتانسیل کامل استیل 321 را آزاد کرده، از تمرکز تنش جلوگیری نموده و طول عمر و قابلیت اطمینان قطعه را در شرایط عملیاتی چالشبرانگیز تضمین کند.
