روش های شبیه سازی نورد گرم فولاد آستنیتی ۳۰۴

چکیده:

نورد گرم یکی از فرآیندهای اصلی شکل دهی فولادهای زنگنزن آستنیتی است که تأثیر مستقیمی بر ریزساختار و خواص نهایی محصول دارد. شبیه سازی عددی این فرآیند، امکان پیش بینی دقیق پارامترهای ریزساختاری و بهینه سازی شرایط عملیاتی را فراهم میکند. این مقاله به بررسی روش های شبیه سازی فرآیند نورد گرم فولاد ۳۰۴ و پیش بینی ریزساختار نهایی شامل اندازه دانه، توزیع کاربیدها و بافت بلوری میپردازد.

۱. مقدمه

فولاد زنگ نزن آستنیتی ۳۰۴ به دلیل ترکیب بهینه خواص مکانیکی و مقاومت به خوردگی، کاربرد گستردهای در صنایع دارد. فرآیند نورد گرم این آلیاژ در دمای بالا ( typically 900-1200°C) انجام میشود و همراه با پدیده های متالورژیکی پیچیدهای مانند کارسختی، بازیابی و تبلور مجدد است. شبیه سازی عددی این فرآیند، ابزار قدرتمندی برای درک و بهینه سازی این پدیده ها ارائه میدهد.

۲. مبانی تئوری شبیه سازی نورد گرم

۲.۱. معادلات حاکم بر فرآیند

•    مدلسازی تغییر شکل: استفاده از روش المان محدود (FEM) برای شبیه سازی میدان های دما و کرنش
•    مدل های رفتاری ماده: استفاده از معادله Hensel-Spittel برای پیش بینی تنش جریان:
$\sigma_f = A \cdot e^{m_1 T} \cdot \epsilon^{m_2} \cdot \dot{\epsilon}^{m_3} \cdot e^{m_4/\epsilon}$
•    مدل های تبلور مجدد: مدل های Johnson-Mehl-Avrami-Kolmogorov (JMAK) برای پیش بینی کسر تبلور مجدد

۲.۲. پارامترهای کلیدی فرآیند

•    دمای اولیه workpiece ( typically 1100-1200°C)
•    سرعت نورد ( typically 1-5 m/s)
•    کاهش thickness در هر پاس ( typically 10-30%)
•    زمان بین پاس ها

۳. روش های شبیه سازی

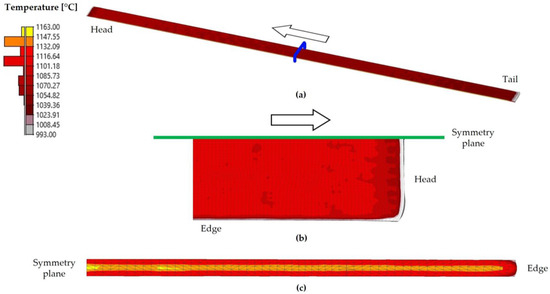

۳.۱. شبیه سازی ترمومکانیکی

•    استفاده از نرمافزارهای مانند DEFORM, ABAQUS, ANSYS
•    مدل سازی میدان های دما، کرنش و نرخ کرنش
•    پیش بینی نیروها و گشتاورهای نورد

۳.۲. مدل سازی میکروساختاری

•    تبلور مجدد پویا (DRX): پیش بینی اندازه دانه و کسر تبلور مجدد
•    تبلور مجدد ایستا (SRX): مدل سازی تبلور مجدد بین پاس ها
•    رشد دانه: پیش بینی رشد دانه در فواصل بین پاسها

۴. پیش بینی ریزساختار نهایی

۴.۱. اندازه دانه

•    اندازه دانه نهایی typically 20-50 μm
•    تأثیر پارامترهای فرآیند بر اندازه دانه:
$\frac{d}{d_0} = f(T, \epsilon, \dot{\epsilon}, t)$
•    دمای پایین تر و نرخ کرنش higher منجر به دانه های ریزتر میشود

۴.۲. توزیع کاربیدها

•    پیش بینی انحلال و رسوب کاربیدهای کروم (Cr23C6)
•    تأثیر الگوی خنک کاری بر توزیع کاربیدها
•    جلوگیری از تشکیل continuous carbide networks

۴.۳. بافت بلوری

•    پیش بینی texture های deformation و recrystallization
•    typically texture های Shear و Cube در محصول نورد گرم
•    تأثیر بافت بر anisotropic خواص مکانیکی

۵. اعتبارسنجی مدل

۵.۱. روش های آزمایشگاهی

•    آنالیز metallography برای اندازه گیری اندازه دانه
•    تست های کشش برای ارزیابی خواص مکانیکی
•    EBSD برای آنالیز texture

۵.۲. مقایسه با داده های صنعتی

•    تطابق با داده های real-world از کارخانجات نورد
•    calibration مدل با داده های operational

۶. نتایج و بحث

۶.۱. تأثیر پارامترهای فرآیند

•    دمای شروع: دمای higher باعث DRX کامل و دانه های درشتتر میشود
•    نرخ کاهش: reductions higher منجر به کرنش های higher و دانه های ریزتر میشود
•    سرعت نورد: سرعت های higher باعث higher strain rates و ریزدانه تر شدن میشود

۶.۲. بهینه سازی فرآیند

•    هدف: دستیابی به ریزساختار یکنواخت با دانه های ریز
•    strategies: کنترل دقیق دمای interpass
•    استفاده از controlled cooling پس از نورد

۷. کاربردهای صنعتی

۷.۱. طراحی schedule نورد

•    تعیین optimum number of passes
•    بهینه سازی reduction per pass
•    برنامه ریزی دمای interpass

۷.۲. کنترل کیفیت آنلاین

•    integration با سیستم های کنترل فرآیند
•    پیشبینی real-time خواص محصول
•    adjustment پارامترها بر اساس پیش بینی مدل

۸. نتیجه گیری

شبیه سازی فرآیند نورد گرم فولاد ۳۰۴ ابزار قدرتمندی برای پیش بینی و بهینه سازی ریزساختار نهایی ارائه میدهد. با combining مدل های ترمومکانیکی و میکروساختاری، میتوان به دقت بالا در پیشبینی اندازه دانه، توزیع کاربیدها و بافت بلوری دست یافت. بهینه سازی پارامترهای فرآیند شامل دمای شروع، نرخ کاهش و سرعت نورد enables دستیابی به ریزساختار مطلوب با خواص مکانیکی بهینه. ادامه research در زمینه integration مدل های multi-scale و machine learning برای بهبود دقت پیش بینی recommended میشود.
